제 8 화 그랜드 하얏트 인천


238

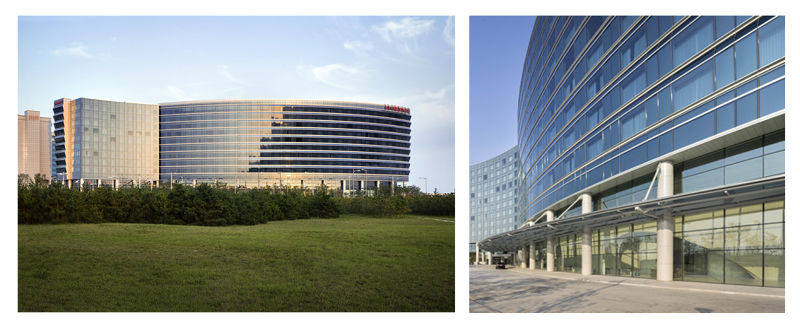

인천국제공항 바로 옆에 위치한 그랜드 하얏트 웨스트 타워는 LEED 골드등급 인정을 받아 2015년에 완공된 친환경호텔입니다.

호텔이 공항 바로 옆에 위치하여 외부 소음이 매우 심한데 이것을 하얏트 내부 기준에 맞게 줄이는 것이 이슈였습니다.

유리의 구성을 조합하여 외부의 차음을 줄일 수 있는데 유리차음설계에 영향을 미치는 요소는 유리두께, 접합여부, 중공층입니다. 이 세가지 요소를 통해 55 STC를 만족시켜야 했습니다.

참고로 24T 복층유리(6+12A+6)의 차음지수는 35STC, 42T 삼복층유리(6+12A+6+12A+6)는 39STC입니다. 55STC를 만족하기 위해서는 접합유리와 넓은 중공층이 불가피 했는데, 유리구성은 다음과 같습니다.


239



외부에 6T Optiblue + 1.52접합필름 + 6T 하드로이 중공층은 24mm 내부는 8T Starphire + 1.52접합필름 + 10T Starphire 총 57.04mm의 접합복층유리입니다.

복층유리의 총 두께와 사이즈(2,400 x 2700)에 따른 무게를 고려했을 때 제작가능 여부 또한 문제가 되었습니다. 2,400 x 2,700 기준으로 유리무게만 약500Kg입니다.

자산유리는 복층유리 두께 최대 60mm 그리고 최대 1ton의 유리를 다룰 수 있는 설비로 구성되어 있어 문제없이 제품생산을 할 수 있었습니다.

다양한 프로젝트의 요구에 맞추어 심도있는 설계지원을 통해 통합품질보증 시스템을 구현해나가는 자산유리 입니다.

차음설계 뿐 아니라 접합, 이형등 난이도가 높은 복층유리 완벽한 품질을 위해 항상 노력하는 자산유리가 되도록 노력하겠습니다.

감사합니다.


글쓴이. 김태진(자산유리 건축사업부 대리)
